Когда дом говорит сам: инженерная магия обвязки

Автономное водоснабжение и отопление в частном доме — это не просто бурение скважины и установка котла. Настоящее мастерство скрывается там, где вода и тепло начинают своё путешествие по дому: в узлах обвязки. Это та самая «невидимая» инфраструктура, которая превращает набор оборудования в надёжную, экономичную и безопасную систему. Ошибка на этапе проектирования или монтажа может привести к дорогостоящим поломкам, неравномерному прогреву и даже авариям. В этой статье разберём, из чего складывается грамотная обвязка скважины и котельной, какие материалы и технологии действительно работают, и как не ошибиться при выборе подрядчика.

Обвязка скважины: фундамент стабильного водоснабжения

Любая система автономного водоснабжения начинается с источника. Чтобы вода стабильно поступала в дом с нужным напором, а насос работал без перегрузок, обвязка должна быть собрана как конструктор «Лего» — каждый элемент на своём месте.

Основные компоненты обвязки скважины

• Кессон — герметичный колодец вокруг оголовка. Защищает устье от верховодки и промерзания, позволяет обслуживать оборудование даже зимой.
• Погружной насос — главный «рабочий конь». Его мощность и напор рассчитывают строго по дебиту скважины и протяжённости трубопровода.
• Обратный клапан — маленькая, но критичная деталь. Не даёт воде уходить обратно в скважину после выключения насоса, предотвращая гидроудары.
• Гидроаккумулятор — мембранный бак, который сглаживает скачки давления и сокращает количество пусков насоса. Продлевает жизнь насосному оборудованию.
• Реле давления и манометр — мозг автоматики. Задают диапазон рабочих давлений и позволяют контролировать систему визуально.
• Трубопровод — от скважины до дома. Чаще всего используют трубы ПНД (полиэтилен низкого давления) диаметром 32 мм, уложенные в траншее ниже глубины промерзания.

Этапы профессионального монтажа

1. Устройство кессона и герметизация оголовка.
2. Опускание насоса на расчётную глубину с фиксацией страховочного троса.
3. Подключение обратного клапана, гидроаккумулятора и реле давления.
4. Прокладка трубопровода с утеплением.
5. Пусконаладка: проверка герметичности, регулировка реле, тестирование напора.

Малейшая неточность на любом из этапов — и вместо стабильного водоснабжения вы получите постоянные «срабатывания» насоса или полное отсутствие воды.

Обвязка котельной: как рождается тепло

Котельная — сердце дома. Здесь сходятся контуры отопления, горячего водоснабжения и, нередко, вентиляции. Правильная обвязка обеспечивает эффективную передачу тепла от котла к радиаторам и тёплым полам, предохраняет оборудование от перегрева и завоздушивания.

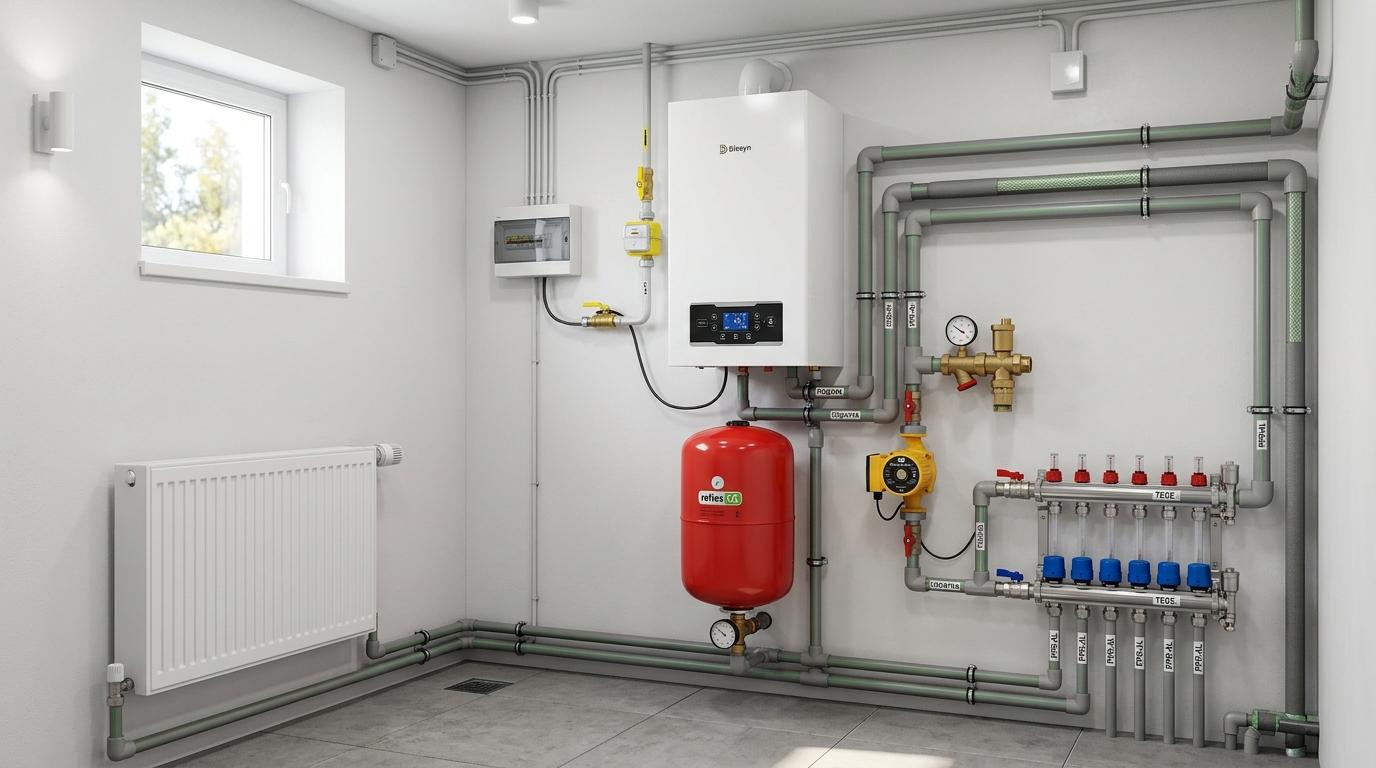

Ключевые элементы обвязки котельной

• Циркуляционный насос — заставляет теплоноситель двигаться по системе. Без него даже самый мощный котёл не сможет прогреть дальние комнаты.
• Расширительный бак — компенсирует тепловое расширение жидкости. Предотвращает разрыв труб и радиаторов.
• Группа безопасности — манометр, автоматический воздухоотводчик и предохранительный клапан. Обязательный элемент любой закрытой системы.
• Коллекторы — распределительные гребёнки, позволяющие разделить потоки на разные этажи или зоны (например, радиаторы и тёплый пол).
• Радиаторы отопления — стальные, алюминиевые или биметаллические, подбираются по теплопотерям каждого помещения.

Схемы обвязки: от простой до сложной

Для небольших домов часто используют простую схему с одним циркуляционным насосом и радиаторами. Когда в проекте есть тёплый пол, требуется гидрострелка — устройство, которое разделяет гидравлические контуры и стабилизирует давление. Профессиональный расчёт гидравлики исключает завоздушивание и неравномерный прогрев.

Выбор труб и фитингов: долговечность начинается с материала

Трубы — это «кровеносные сосуды» системы. От их качества зависит, сколько лет прослужит обвязка без ремонта. Современный рынок предлагает несколько надёжных вариантов, каждый со своими характеристиками.

Армированные полипропиленовые трубы (PPR-AL)

Такие трубы армированы алюминиевой фольгой, сваренной лазерным швом. Это обеспечивает высокую устойчивость к давлению — до 32 бар. Рабочая температура до 95 °C, что подходит для систем отопления. Алюминиевый слой предотвращает тепловое расширение, исключая деформацию трубопровода.

Трубы со стекловолокном

Армирование стекловолокном даёт ещё большую термостойкость — до 120 °C. Давление до 10 бар (пиковое до 32 бар). Такие трубы легче и проще в монтаже, чем алюминиевые, и подходят как для отопления, так и для водоснабжения.

Трубы PEX для тёплого пола

Сшитый полиэтилен (PEX) — идеальный материал для контуров тёплого пола. Он гибкий, эластичный, выдерживает перепады температур. Однако при монтаже требует осторожности: на крутых изгибах может деформироваться. Для фиксации применяют специальные направляющие.

Трубы ПНД для водопровода

Для подачи холодной воды от скважины в дом чаще всего используют ПНД-трубы (полиэтилен низкого давления). Они не ржавеют, эластичны, легко укладываются в траншеи. Типовой диаметр — 32 мм, материал ПЭ-100 SDR13.6, бухты по 200 м.

Коллекторы из нержавеющей стали с расходомерами — идеальное решение для распределения теплоносителя по контурам. Они обеспечивают балансировку расхода и точную настройку температуры для каждой зоны.

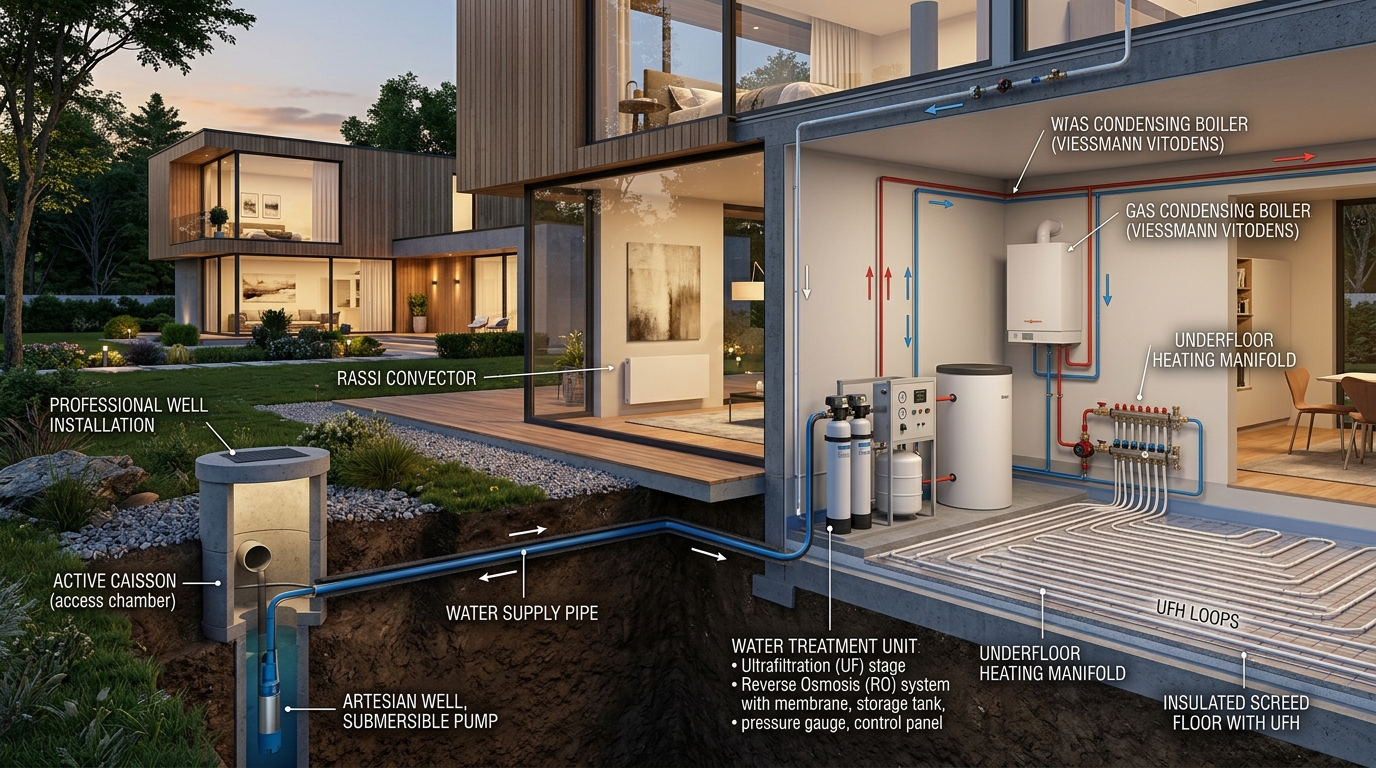

Интеграция водоподготовки: защита котла от накипи

Вода из скважины далеко не всегда идеально чистая. Часто в ней присутствуют песок, железо, соли жёсткости. Если подавать такую воду напрямую в котёл, на теплообменнике образуется накипь, которая резко снижает КПД и может привести к прогоранию. Поэтому обвязка скважины обязательно должна включать систему фильтрации.

Современные решения включают:

• Фильтры тонкой механической очистки — задерживают песок и взвеси.
• Системы ультратонкой очистки (например, фильтры Аруан) — удаляют железо, марганец, органику.
• Установки обратного осмоса — обеспечивают воду высокой степени чистоты, идеальную для котлов и техники.

Грамотная водоподготовка продлевает срок службы не только котла, но и всей сантехники, а также улучшает вкус питьевой воды.

Автоматика и безопасность: управление со смартфона

Современная обвязка немыслима без автоматики. Реле давления, терморегуляторы, датчики утечки — всё это позволяет не только контролировать параметры, но и экономить энергию.

Особого внимания заслуживают выносные терморегуляторы. Они устанавливаются в каждой комнате и поддерживают заданную температуру, включая и выключая обогреватели (или управляя клапанами радиаторов). В результате система работает ровно столько, сколько нужно, без перегрева помещений. По результатам исследований, средняя потребляемая мощность при использовании таких регуляторов может составлять всего 15 Вт на квадратный метр в час.

Безопасность тоже на высоте: современные обогреватели не имеют высокотемпературных ТЭНов, поэтому корпус нагревается максимум до 65–70 °C. Это исключает ожоги и риск возгорания. Многие модели имеют степень защиты IP44, что допускает установку влажных помещениях.

Электроотопление как альтернатива: когда нет газа

Не везде есть возможность подключения к газовой магистрали. В таких случаях электрические системы отопления становятся полноценной заменой традиционному водяному отоплению. Современные электроконвекторы и панели работают за счёт комбинации естественной конвекции (50%) и инфракрасного излучения (50%). Это обеспечивает равномерный прогрев помещения без пересушивания воздуха — кислород не сжигается, пыль не «выгорает».

Керамические панели, потолочные обогреватели, тёплый пол — вся эта продукция монтируется без сложных гидравлических работ. Достаточно одного электрика средней квалификации. Системы сертифицированы, имеют пожарный сертификат и защиту от высокого давления воды. Гарантия на оборудование может достигать 4 лет.

Такое решение особенно актуально для домов, где нет возможности или желания строить полноценную котельную с котлом и трубами. В комбинации с качественной обвязкой скважины и фильтрацией, электроотопление создаёт полностью автономный и безопасный комплекс.

На что обратить внимание при выборе подрядчика

Качественная обвязка — это не просто набор компонентов, а инженерный проект, учитывающий особенности вашего дома, скважины и климатической зоны. Чтобы не ошибиться, задайте исполнителю несколько ключевых вопросов:

• Какой гидравлический расчёт вы делали для моей системы? Есть ли схема с указанием диаметров труб и расходов?
• Какие материалы используете для трубопроводов? Есть ли сертификаты на них (пожарный, соответствие)?
• Какой насос вы рекомендуете и почему? Учтён ли дебит скважины?
• Предусмотрена ли система фильтрации воды перед котлом? Какой тип фильтров используете?
• Какие гарантии даёте на монтажные работы и оборудование?
• Будет ли проведена настройка автоматики и пусконаладка?

Чёткие ответы на эти вопросы — признак компетентности специалиста. Размытые формулировки должны насторожить.

Итог: комплексный подход — залог спокойствия

Обвязка скважины и котельной — это не два отдельных набора труб, а единая инженерная система, работающая на ваш комфорт. От выбора материалов до настройки автоматики — каждый шаг влияет на долговечность и безопасность. Доверив проектирование и монтаж профессионалам, которые имеют опыт в газификации, электрике, фильтрации и отоплении, вы получаете слаженный механизм, не требующий постоянного внимания. Если вы хотите избежать типовых ошибок и сэкономить время, стоит рассмотреть комплексное решение — от разработки схемы до финального тестирования. Закажите профессиональный монтаж обвязки — и ваш дом будет надёжно обеспечен теплом и чистой водой круглый год.
